Beskrivelse

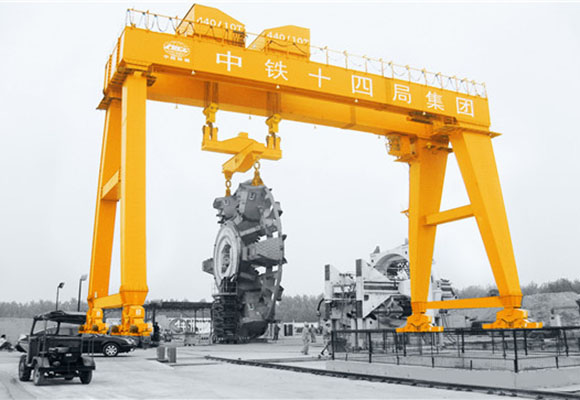

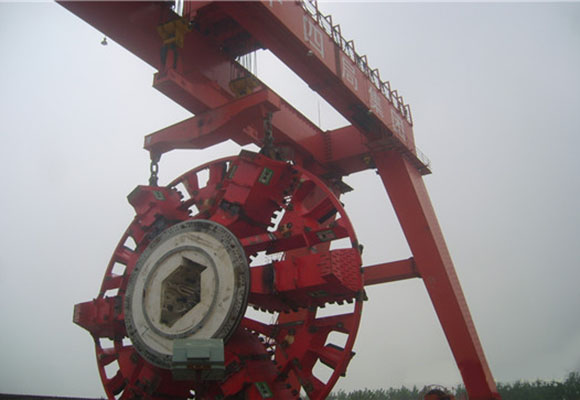

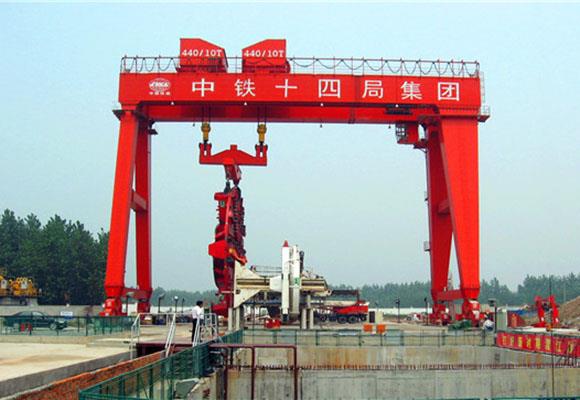

Double Girder Gantry Crane med Shield, der hovedsagelig blev brugt til installationen af skæremaskinens skærehoved og skjoldlegeme, og ikke-udgravningsanordningens skæreværktøj og løftearbejde i tunnelstøttesegmentet under konstruktion. Har fordel af stabil præstation, høj produktionseffektivitet, nem vedligeholdelse, øvre del er roterbar spreder, der imødekommer behovene i forskellige retninger ind i gravet, med fleksibel driftstilstand, har perfekte sikkerhedsinstruktioner og overbelastningsbeskyttelsesanordninger, maksimalt for at sikre sikkerheden af drift personale og udstyr, det elektriske system vedtager PLC frekvens justering, det er gavnligt for institutionerne kontrol, DMG design, fremstilling, inspektion gennemførelse nyligt udgivne nationale standarder.

Funktioner

Double Girder Gantry Crane With Shield anvendes hovedsagelig ved installationen af skæremaskinens skærehoved og skærmlegeme, og ikke-udgravningsapparatets løftearbejde, og løftearbejdet i tunnelstøttesegmentet under konstruktion.

Adopter Chi med spreder, spreder kan rotere 360 grader, jakkesæt til forskellige vinkler ved montering af kutterhovedet.

Adoptere dobbelt vogn struktur, to vogne kan være sammenkobling, hejsende cutterhead, kan også arbejde separat for at løfte rør ark.

Løft med åbne geardrev og spar omkostningerne.

Kran strømkilde er tre fase, 50Hz, 380V;

Arbejdstemperaturen er -20 ~ + 45 grader,

Maksimal relativ luftfugtighed mindre end 95% (Med kondens);

Arbejdshastighed mindre end 20m / s;

Kranarbejde pligt A3, A4;

Hvis kran har særlige krav til miljøforhold, er udførelsen i henhold til ordreaftalen.

Specifikation

Kapacitet	T	400
span	m	33	34
Løftehøjde m	Hovedløftning	24 (opskinne) 23 (nedskinne)	24 (opskinne) 23 (nedskinne)
Løftehøjde m	Aux løft	22 (opskinne) 26 (nedskinne)	22 (opskinne) 26 (nedskinne)
Løftehastighed	m / min	0,09 ~ 0,9; 7
Vognhastighed	m / min	1,15 til 11,5
Kranens kørehastighed	m / min	1,6-16
Maks. Hjulbelastning	KN	406	415
Rail anbefales	Model	QU100
Hoveddimension (mm)	Span (m)	33	34
Crane base distance	W	4500
Kranbredde	B	14000
Hæk venstre begrænsning	S1	2500
Hæk venstre begrænsning	S2	3500

Kapacitet	T	200 + 200
span	m	33	34
Løftehøjde	m	48 (opskinne 241) (nedskinne 241)
Løftehastighed	m / min	0,09 ~ 0,9; 7
Vognhastighed	m / min	1,15 til 11,5
Kranens kørehastighed	m / min	1,6-16
Maks. Hjulbelastning	KN	405	410
Rail anbefales	Model	QU100
Total motorkraft	kw	241
Hoveddimension (mm)	Span (m)	33	34
Crane base distance	W	14000
Kranbredde	B	22800
Hæk venstre begrænsning	S1	2500
Hook højre begrænsning	S2	3500

Kapacitet	T	100 + 100
span	m	33	34
Løftehøjde	m	1500 + 21000
Løftehastighed	m / min	0.3-3-6
Vognhastighed	m / min	2,5-25
Kranens kørehastighed	m / min	2-20
Maks. Hjulbelastning	KN	270	290
Rail anbefales	Model	QU80
Total motorkraft	kw	225
Hoveddimension (mm)	Span (m)	33	34
Crane base distance	W	12000
Kranbredde	B	19038
Hæk venstre begrænsning	S1	2500
Hook højre begrænsning	S2	2500

Kapacitet	T	100
span	m	20	22	24
Løftehøjde	m	9800 + 30000
Løftehastighed	m / min	0.37-3.7-6
Vognhastighed	m / min	0,5-25
Kranens kørehastighed	m / min	1,4-14
Maks. Hjulbelastning	KN	230	235	240
Rail anbefales	Model	QU80
Total motorkraft	kw	145
Hoveddimension (mm)	Span (m)	20	22	24
Crane base distance	W	10700
Kranbredde	B	16380
Hæk venstre begrænsning	S1	1750
Hook højre begrænsning	S2	1900

Kapacitet	T	130
span	m	20	22	24
Løftehøjde	m	9800 + 30000
Løftehastighed	m / min	0.37-3.7-6
Vognhastighed	m / min	0,5-25
Kranens kørehastighed	m / min	1,4-14
Maks. Hjulbelastning	KN	270	275	280
Rail anbefales	Model	QU80
Total motorkraft	kw	145
Hoveddimension (mm)	Span (m)	20	22	24
Crane base distance	W	10700
Kranbredde	B	16180
Hæk venstre begrænsning	S1	1750
Hook højre begrænsning	S2	1900
