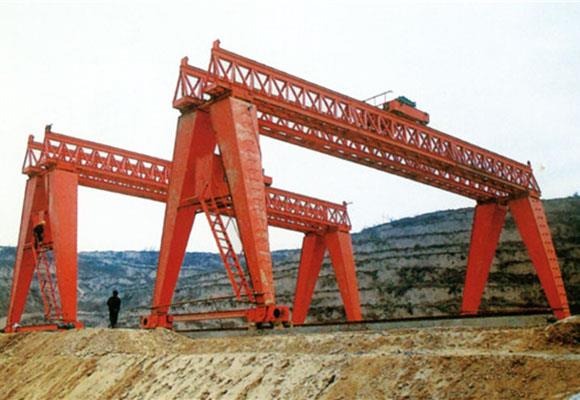

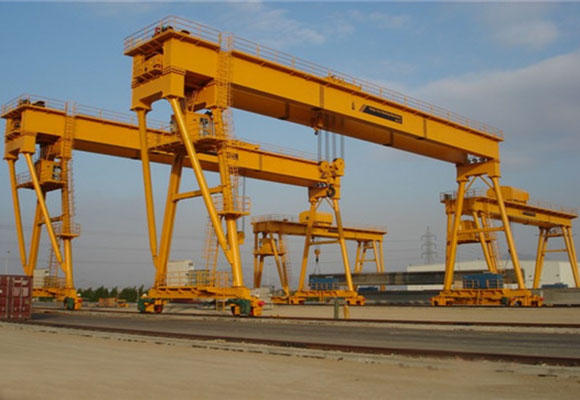

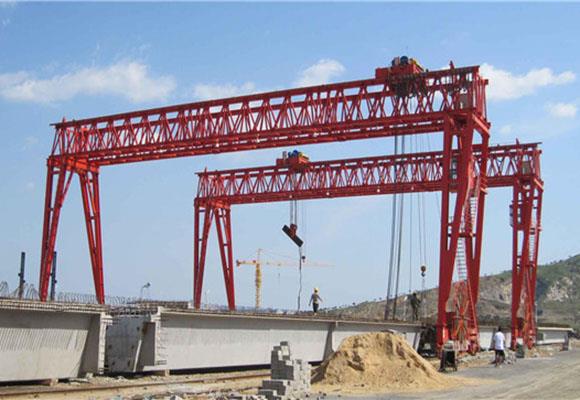

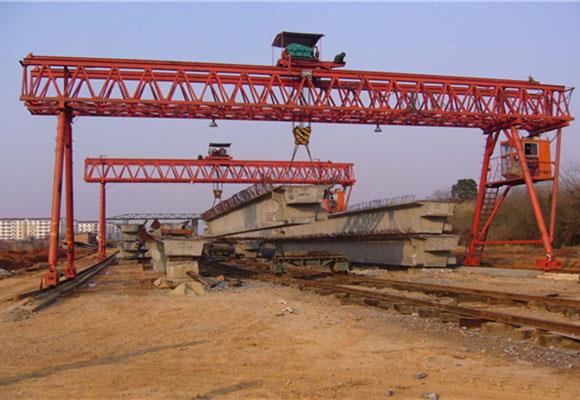

Engineering Gantry Crane
Beskrivelse
Engineering Gantry Crane er en speciel gantry kran, der er udviklet på grundlag af en almindelig gantry kran i henhold til driftskrav og arbejdsvilkår for underjordisk konstruktion.
Konstruktionskranen består af krabbe, gantry, vogn, rejsemekanisme, hydraulisk omsætningsmekanisme, førerhus og elektrisk udstyr.
På krabben er der indrettet en hydraulisk omsætningsmekanisme, som består af en hydraulisk arbejdsstation og en slaggerhjul.
I midten af bærebjælken er en krog, som bruges til at løfte almindelige genstande.
Trolley-rejsemekanismen er 4-hjulet drev i 8 hjul. Motoren, der er fastgjort på vognen, kører hjul med vertikal hastighedsreduktion. En vindtæt skinne klemme er udstyret. Den er løsnet fra skinnen, når kranen er i normal drift, og når kranen holder op med at arbejde, sætter operatøren ned klemmen for at fange skinnen for at undgå kranens glidning.
Jorddumpingretningen afhænger af byggepladsen.
Funktioner
1. Rimelig struktur og gunstig præstation.
2. Glat start og stop.
3. Sikker og pålidelig rejse, langt liv.
4. Lav støj, god kabine med god udsigt.
5. Nem installation og praktisk vedligeholdelse.
6. Fremragende udvekslingsmuligheder for dele og komponenter.
7. Krandrev: IP54 eller IP44, niveau F isolering.
Specifikation
Kapacitet | T | 40 | ||
span | m | 20 | 30 | 40 |
Løftehøjde | m | 9 | ||
Løftehastighed | m / min | 1 | ||
Vognhastighed | m / min | 10 | ||
Kranens kørehastighed | m / min | 14 | ||
Maks. Hjulbelastning | KN | 175 | 190 | 220 |
Rail anbefales | Model | 43 kg / m | ||
Total motorkraft | kw | 22.8 | 26 | |
Hoveddimension (mm) | Span (m) | 20 | 30 | 40 |
Crane base distance | W | 6000 | ||
Kranbredde | B | 8286 | ||
Hæk venstre begrænsning | S1 | 1500 | ||
Hook højre begrænsning | S2 | 1500/2000 | ||
| Kapacitet | T | 60 | ||
span | m | 20 | 30 | 40 |
Løftehøjde | m | 9 | ||
Løftehastighed | m / min | 0,95 | ||
Vognhastighed | m / min | 10 | ||
Kranens kørehastighed | m / min | 15 | ||
Maks. Hjulbelastning | KN | 240 | 260 | 280 |
Rail anbefales | Model | 43 kg / m | ||
Total motorkraft | kw | 30 | ||
Hoveddimension (mm) | Span (m) | 20 | 30 | 40 |
Crane base distance | W | 6000 | ||
Kranbredde | B | 8286 | ||
Hæk venstre begrænsning | S1 | 2000 | ||
Hook højre begrænsning | S2 | 1500/2000 | ||
| Kapacitet | T | 80 | |
span | m | 20 | 30 |
Løftehøjde | m | 9 | |
Løftehastighed | m / min | 0,8 | |
Vognhastighed | m / min | 10 | |
Kranens kørehastighed | m / min | 15 | |
Maks. Hjulbelastning | KN | 290 | 305 |
Rail anbefales | Model | 43 kg / m | |
Total motorkraft | kw | 31,4 | |
Hoveddimension (mm) | Span (m) | 20 | 30 |
Crane base distance | W | 6000 | |
Kranbredde | B | 8286 | |
Kapacitet | T | 100 | |
span | m | 20 | 30 |
Løftehøjde | m | 12 | |
Løftehastighed | m / min | 0,8 | |
Vognhastighed | m / min | 10.5 | |
Kranens kørehastighed | m / min | 13 | |
Maks. Hjulbelastning | KN | 190 | 205 |
Rail anbefales | Model | 43 kg / m | |
Total motorkraft | kw | 46,4 | |
Hoveddimension (mm) | Span (m) | 20 | 30 |
Crane base distance | W | 12876 | |
Kranbredde | B | 7500 | |
Hæk venstre begrænsning | S1 | 2000 | |
Hook højre begrænsning | S2 | 2000 | |
