Grundlæggende info
Navn: Lowhead Room Single Girder Overhead Crane til besparelse af anlægsomkostninger
Type: Single Girder Crane
Span: op til 22,5m
Toldgruppe: A3-A5
Kontrolmetode: Pendent / Wireless
Sikkerhedsbeskyttelse: Ja
Rejsegrænser: Ja
Eftersalgsservice: Ja
Garantiperiode: 12 måneder
Tilpasset design: Tilgængelig
Girder Struktur: Stiv boks Type
Maling Farve: som efterspørgsel
Transportpakke: Trækasse
Kapacitet: 3-20T
Span: 5-25M
Oprindelse: Henan, Kina
Produkt beskrivelse
Del 1: Beskrivelser

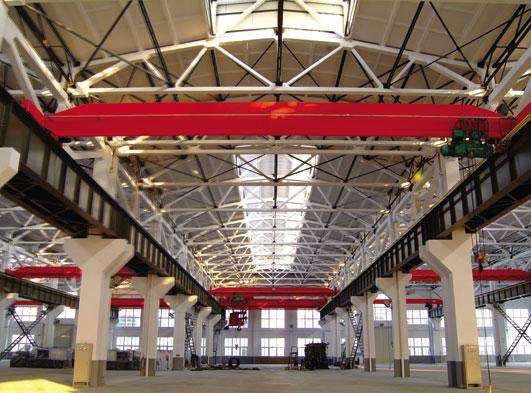

LDP Type lavhøjttalers enkeltbjælke overheadkran er en slags lette løfteudstyr med meget lav clearance. Løftemekanismen er elektrisk monteret på den ene side af hovedbjælken, så det kan øge pladsen på krogen og reducere omkostningerne ved konstruktion af stålværker. Med fordelene ved glat kørsel, stram struktur, høj stivhed, sikkerhed og pålidelighed og god ydeevne, bruges den i vid udstrækning i forhold til at højdeværdi for værksted er meget lav eller klienten ønsker at maksimere sin løftehøjde.
Del2: Detaljerede konfigurationer
Mekaniske egenskaber
- LDP-type kran består hovedsagelig af hovedbjælker, tværbjælke, kabine, elektriske komponenter og løftemekanisme (elektrisk hejsekæde, kædelift)
-Hovedbjælken kan være i form af stiv boks type
-Springning Sa2.5 til komplet bælte efter svejsning, stressfrigivelse
-Epoxy zink-rige højkvalitets maleri, 2x2 med 140μ M
-10,9 klasse Højspændingsbolte monteres mellem bjælke og ben
-Geared Motor Driver system eller traditionelle LD Driver system
-Mot bevægelse, effektiv bremsning, lang levetid
Elektriske egenskaber
-Conduktor strømforsyning
-Alle løfte- og kranbevægelser er uafhængige og kan køres samtidigt.
-Den kontrolpaneler er IP54
- Komponenterne er placeret på en vedligeholdelsesvenlig måde, og hele layoutet giver god beskyttelse
-Feston kabler suspenderes på kabel sadler, fastgjort til kabler, kører i galvaniseret C-spor.
Beskyttelsesfunktioner
- Overbelastningsbegrænser, grænseafbryder (løft og rejse), Interlockbeskyttelsesenhed, Buffer, Rail clear plade, Beskyttelsesdæksel, Bus Bar-forhindringsplade, Anti-kollisionsanordning, Hovedafbryder, Nødstopsystem, Overbelastningsbeskyttelse
Del 3: Skitse og tekniske data (Tag en 3T krane som et eksempel)
| capacityt | span (m) | (G) totalvægt | Rmax (kN) | Rmin (kN) | H1 (mm) | H2 (mm) | W (mm) | B (mm) | E (mm) | L1 (mm) | L2 (mm) |
| 3 | 7.5 | 2,705 | 20,1 | 5,39 | 1065 | -130 | 2500 | 3000 | 965 | 1413 | 1496 |
| 8 | 2,767 | 20.48 | 5,51 | ||||||||
| 8.5 | 2,845 | 20,87 | 5,68 | ||||||||
| 9 | 2,907 | 21.2 | 5,81 | ||||||||
| 9.5 | 2,969 | 21.51 | 5,94 | ||||||||
| 10 | 3,03 | 21.8 | 6,08 | ||||||||
| 10.5 | 3,108 | 22.12 | 6,25 | ||||||||
| 11 | 3,172 | 22.4 | 6.4 | ||||||||
| 11.5 | 3,519 | 23.38 | 7,24 | 1130 | -65 | 1000 | |||||
| 12 | 3,591 | 23.65 | 7.4 | ||||||||
| 12.5 | 3,686 | 23,98 | 7,63 | ||||||||
| 13 | 3,759 | 24,25 | 7.8 | ||||||||
| 13.5 | 3,835 | 24.51 | 7,98 | ||||||||
| 14 | 3,907 | 24.76 | 8,15 | ||||||||
| 14.5 | 4,278 | 25.51 | 8,81 | 1180 | -15 | 3000 | 3500 | 1280 | |||
| 15 | 4,357 | 25.76 | 8.99 | ||||||||
| 15.5 | 4,437 | 26.02 | 9.19 | ||||||||
| 16 | 4,513 | 26,27 | 9,37 | 1230 | 35 | 3500 | 4000 | 1545 | |||
| 16,5 | 4,612 | 26.56 | 9,61 | ||||||||
| 17 | 4,689 | 26.8 | 9,79 | ||||||||
| 17.5 | 5,066 | 28.05 | 10,98 | ||||||||
| 18 | 5,145 | 28.29 | 11.17 | ||||||||
| 18.5 | 5,255 | 28.61 | 11.44 | ||||||||
| 19 | 5,337 | 28.85 | 11.64 | ||||||||
| 19.5 | 5,422 | 29.02 | 11,84 | ||||||||
| 20 | 6,312 | 31.37 | 14.05 | 1300 | 105 | 1570 | |||||
| 20.5 | 6,441 | 31.72 | 14,37 | ||||||||
| 21 | 6,543 | 32.01 | 14,62 | ||||||||
| 21,5 | 6,642 | 32.09 | 14,87 | ||||||||
| 22 | 6,747 | 32,58 | 15.13 | ||||||||
| 22.5 | 6,877 | 32.93 | 15.45 |
| LDP Low Headroom Overhead Crane | |||||
| Kapacitet (t) | 1t | 2t | 3t | 5t | 10t |
| Span (m) | 7,5m ~ 22,5m, eller anden speciel span | ||||
| Løftehøjde (m) | 6m, 9m, 12m eller anden specail højde | ||||
| Løftehastighed (m / min) | 8or 8 / 0,8 | 8or 8 / 0,8 | 8or 8 / 0,8 | 8or 8 / 0,8 | 7or7 / 0,7 |
| Vognhastighed (m / min) | 20 | 20 | 20 | 20 | 20 |
| Brohastighed (m / min) | 30 | 30 | 30 | 30 | 30 |
| Arbejdstold | A4 | A4 | A4 | A4 | A4 |
| Strømforsyning | 380V, 50Hz eller andet | ||||
