Grundlæggende info

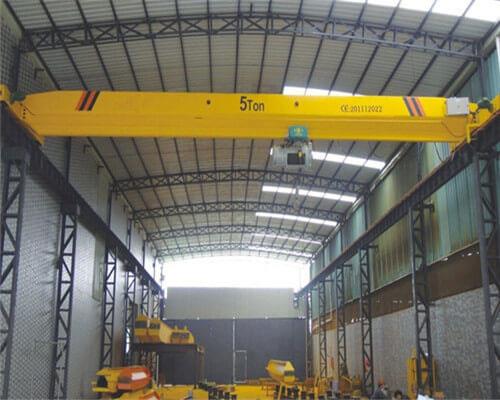

Navn: 5 Ton Single Girder Overhead Crane With Electric Hoist
Model nr .: LDA
Type: Single Girder Crane
Maks. Løftebelastning: 5ton
Nominel belastningskapacitet: 0,5-32t
Maks. Løftehøjde: 30m
Span: 7,5m-31,5m
Løftehastighed: 8 / 0,8 (7 / 0,7) M / Min
Rejserhastighed: 20/30 M / Min
Arbejdstold: A3-A5
Anvendelse: Konstruktion Anvendelse
Strømkilde: Elektrisk
Flytende type: Hjul
Transportpakke: Papirkasse og Trækasse
Specifikation: CCC, ISO9001
Oprindelse: Xinxiang, He'nan, Kina
Produkt beskrivelse
produkt information
LD-model single beam motor kran er forbedret og designet på basis af LDA model. Det er kendetegnet ved mere fornuftig struktur og højere styrke stål som helhed. Anvendes sammen med CDι model, MDι model elektrisk hejsning som et komplet sæt, det er lette kran med en kapacitet på 1 til 10 tons. Spændvidden er 7,5-22,5m. Arbejdsgrad er A3-A5. Arbejdstemperaturen er -25 til 40.
Dette produkt er meget udbredt i planter, lagerhuse, materielle lagre til at løfte varer. Det er forbudt at anvende udstyret i det brændbare, eksplosive eller ætsende miljø.
Dette produkt har to driftsmetoder, jord- eller driftsrum, som har åben model og lukket model og kan installeres på venstre eller højre side i overensstemmelse med den praktiske situation. Og indgangen til porten har to former, sideveje og ender for at tilfredsstille brugerne, valg under forskellige forhold.
komponenter
Bjælke | Main Girder, End vogne, Krabbe Ramme fremstillet af box plade design / Valsede sektioner. Hvis det er nødvendigt, kan der leveres 100% radiografi af alle stødsvejsningsledninger af bro- og endevogne. |
| Elektriske dele | Schneider brand / DK1 mærke |
| Motorer | Hyppig start, reversering og bremsning, støvtæt konstruktion fod / flange monteret TESC / TEFC, Sq. burmotorer med integrerede sikkerhedsbremser, isoleringsklasse FH, IP54 beskyttelse til hejsning, CT & LT bevægelser. Ekornkageinduktion Kranmotorer af anerkendt mærke (Motorer kan helst anvendes af JIAMUSI / NANJINGZONGCHANG mærke), CDF25%, Fuldt lukket, ventilkølet, Isoleringsklasse-F og bekræftende relevante relevante GB / T 1032-2005. |
| bremser | Uafhængig hydraulisk bremse Konisk rotortype eller "Utilfreds til sikker" aktionstype Elektrisk hydraulisk tromle / skivebremser type, der skal til for at holde mekanismen i position øjeblikkeligt, så snart strømforsyningen er slukket enten ved et uheld eller med vilje til alle bevægelser. |
| Gearkasse | Nøjagtige kogeplader skæres spiralformede / anspore gear og tandhjul med hårdhed 250 til 350 BHN lavet af kulstoflegeret stål, glat betjening og lang levetid, kan udstyres med SEW / ABB mærke af høj kvalitet gearkasse |
| Elektrisk panel | Modulært design, nem at installere og vedligeholde, pålidelig drift, sikringer mindre kredsløb, ledninger og kompakte terminaler. Motor overbelastningsbeskyttelse for at forhindre overbelastningHvis kabinen kontrolleres, kan den udstyres med klimaanlæg og med let og komfortabelt betjeningspanel. |
| Limit Switch | For over hejsning og over sænkning: Shunt, justerbar type. Tovejs type for CT begge retninger og LT begge retninger af ansete make.Safety grænsekontakter for propper vil blive tilvejebragt for at forhindre overrejsende i alle bevægelser |
| Kontrolpanel | Gennem kabine kontrol som også med Master Controller med trykknap for ON, OFF, UP, DOWN, Forward, Reverse, Left, Right, Bridge Light og Emergency Stop. Betjenings sikker spænding 36Volt, der hænger i enden af brogyder. Kranens betjeningspanel skal bestå af Sikringer, reverserende luftbrydere, trin nedtransformator, relæ mv. Ledningerne / kablerne skal nummereres som vist i kredsløbsdiagrammet. Kredsløbsdiagram dækket med ark, der skal leveres på indersiden af paneldøren. |
Teknisk data
| Løfteevne (T) | 1,2,3,5,10T | 16,20T | ||||||||||
| Span (M) | 7.5-22.5M | |||||||||||
| Kranens rejsemekanisme | Rejsehastighed (m / min) | 20 | 30 | 45 | 60 | 75 | 20 | 30 | 45 | 60 | 75 | |
| Reduktionsforhold | 58,78 | 39.38 | 26.36 | 19.37 | 15.88 | 58,78 | 39.38 | 26.36 | 19.37 | 15.88 | ||
| Motor | Model | ZDY21-4 | ZDY21-4 | ZDY122-4 | ZDY131S-4 | |||||||
| Kraft (kw) | 2 × 0,8 | 2 × 1,5 | 1,5 x 2 | 2,2 × 2 | ||||||||
| Rotation (m / min) | 1380 | 1380 | ||||||||||
| Løftemekanisme | Elektrisk hejsemodel | CD1 / MD1 | MD1 / HC | |||||||||
| (elektrisk hejse) & elektrisk hejsemekanisme | Løftehastighed (m / min) | 8,8 / 0,8 7,7 / 0,7 | 3,5 3,5 / 0,35 | |||||||||
| Løftehøjde (m) | 6, 9, 12, 18, 24, 30 | 12,18,24,30 | ||||||||||
| Rejsehastighed (m / min) | 20 (30) | 20 (30) | ||||||||||
| Motor | Taper egern-bur type | Taper egern-bur type | ||||||||||
| Arbejdstold | A3-A5 | |||||||||||
| Strømforsyning | 380V 50Hz tre fase | |||||||||||
| Hjuldiameter | 270mm | 370 mm | ||||||||||
| Bredde af stien | 37-70mm | 37-70mm | ||||||||||
Fordel:
1). Førsteklasses kvalitet med konkurrencedygtig pris
2). Kompakt design, optimal udnyttelse af arbejdsområdets størrelse
3). Rimelig struktur, gunstig præstation
4). Kontroller belastningen let og positioner belastningen nøjagtigt
5). Glat start og stop
6). Overordnet sikkerhed og pålidelighed
7). Lav støj, god kabine og god udsigt
8). Minimal og nem vedligeholdelse, fremragende udskiftelighed for dele og komponenter
9). Sparer elspecifikationer
10). "One-Stop Shop" til din kran og hejsebehov
Sikkerhedsfunktioner:
1. Overbelastningsbeskyttelse: Hvis materialet er over kapacitet, vil kranen give en skarp advarsel til beskyttelse selv.
2. Nødbremse: Hvis driftspersonalet støder på en nødsituation, kan vi starte nødbremsesystemet for at beskytte den tilhørende skat.
3. Kontrolmetode: Rumregulering eller fjernbetjening for at undgå skade på operationspersonalet
4. Hovedløftemotor: med termisk beskyttelse og valuta beskyttelse.
5. Kroge med låse
6. Gummibuffere
7. Beskyttende jordforbindelse
8. Kranafbryder og kørselsafbryder
9. Underenheder karakteristiske testes før assemly.
10.Alle kraner skal forudindstilles og testes, før de forlader fabrikken og tilbyder certificering af testen.
Service:
Garantiperiode: Vi tilbyder 12 måneders garanti for hoveddelen. Inden for 12 måneder er der et kvalitetsproblem med hoveddelen (ikke inklusive sliddele), så arrangerer vi vores professionelle ingeniører til reparation. Vi vil også give en gruppe iført dele gratis.
Installation Service: Hvis kunden ikke har brug for vores ingeniører til installation, vil vi levere Remote Advisory Services. Vi kunne også arrangere ingeniører at levere installationsservice, hvis kunden har brug for det.
Periodisk opfølgning på kranens betjeningssituation. Indsamling af kunder kommenterer, udvikler bedre produkter og service.
Eventuelle problemer kommer ud i brugen, hvis det på grund af kvaliteten vi tager det fulde ansvar og arrangerer professionel eftersalg afdeling for at levere løsning. hvis det på grund af fejloperationen eller andre problemer vil vi også yde en professionel teknologisk støtte eller arrangere vores ingeniører til at hjælpe, hvis kunden har brug for det.
Hvorfor vælge os?
1. En til en service garanterer den bedste købsoplevelse for dig.
2. Stærk produktionskapacitet og professionelle arbejdere sikrer dig den korte levering.
3. Strenge leveringskontrol garanterer produkter af høj kvalitet.
Bestillingsmeddelelse:
1. Løfteevne.
2. Løftehøjde: ___m (krogcenter til jord)
3. Spændelængde: ___m (jernbane center til skinne center)
4. Strømforsyning: Spænding.
5. Har du brug for os til at levere skinner? Hvis du har brug for det, så fortæl os hvor længe.
6. Ville være bedre, hvis du kan sende os workshop tegning.
7. Betalingsbetingelser: T / T, L / C.
