Kapacitet på op til 16 Ton Single Girder Overhead Crane

- May 03, 2018 -

Grundlæggende info timg.jpg


Navn: Kapacitet på op til 16 Ton Single Girder Overhead Crane

Model nr .: LD

Løftehøjde: op til 20m

Toldgruppe: A3-A5

Kontrolmetode: Pendent / Wireless

Anvendelse: Anvendelse af byggeri, brug af værksted, anvendelse af mineralarealer

Sling Type: Wire Rope

Strømkilde: Elektrisk

Flytende type: Hjul

Montering: Monteret

Tower Crane Type: Overhead Traveling Crane

Transportpakke: Trækasse

Specifikation: Kapacitet: 2-10T, Span: 5-30M

Oprindelse: Henan, Kina


Produkt beskrivelse


Del 1: Beskrivelse

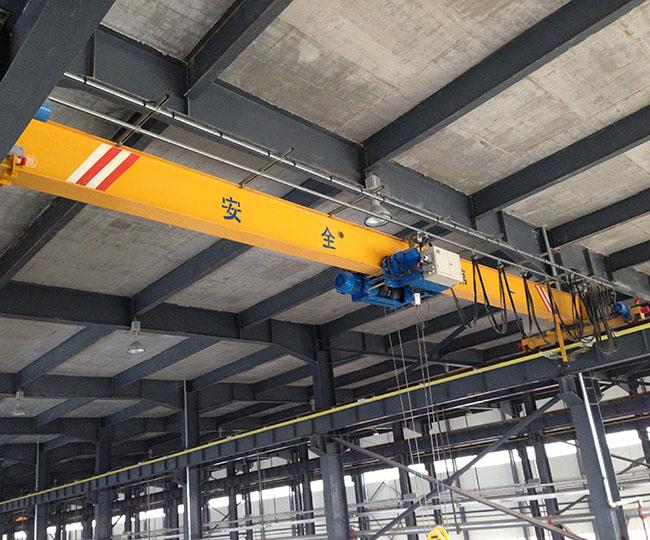

LD-type enkeltbjælkekraner består typisk af en enkeltbjælkerkonstruktion. Disse kan bygges med stålbjælker eller mere stiv svejseboksbjælker type. Single Girder Kraner er mere typiske, når løfteevne mindre end 20T. LD Single Girder Overheadkraner er meget udbredt i vores industrielle område. Den anvendes på stålværk, VVS, Lager, Værksted, Produktionslinje, Vedligeholdelsesbutik, Materialetransport, Udstyrsforsamlingsbutik mv. Vi har Omfattende standardudstyr og en bred vifte af tilbehør, der passer til individuelle behov.


Del 2: Detaljeret konfiguration:

1- løftemekanisme
- Monorail wire reb lift eller kædelift som option: -løftningshastighed: enkelt eller dobbelt som krævet
- Vognhastighed: Enkelt eller Dual eller Trin mindre som krævet
- Høj ydeevne med den mest økonomiske pris

2-ende vogne
-gods svejste boks type endevogn
- Modula design
-cone egern burmotor eller soft start motor som ekstraudstyr
- Rejserhastighed: Enkelt eller Dual eller Trin mindre som krævet

3-Main Girder
- Stiv svejset kasse Girder eller robust hult stål sektion
- Modula design
- Fremstillet af stål Q235 eller Q345
- Designet afbøjning <1 50="" af="">

4-Control
-afhængig pendent kontrol rejse langs C-track
- eller trådløs kontrol som mulighed
- eller kabine kontrol som mulighed

5-elektrisk del
-Conduktor strømforsyning (som ekstraudstyr)
-Den kontrolpaneler er IP54 eller IP44 afhænger af arbejdsomgivelser.
- Komponenterne er placeret på en vedligeholdelsesvenlig måde, og hele layoutet giver god beskyttelse
-Feston kabler suspenderes på kabel sadler, fastgjort til kabler, kører i galvaniseret C-spor.
-Meget elektrisk del i brand Schneider eller Siemens

6-Painting
Korrosionsbeskyttelse gennem rustfjernelse ved mekanisk skudblæsning SA 2.5
-Første lag af coating epoxy 30 mikron
- Andet lag af coating epoxy 30 mikron
- tredie lag af belægning af polyurethan 40 mikron
-Alle tykkelse: ca. 100 mikron
-Color: gul eller orange efter behov

7-sikker beskyttelse
-Fjerningsafbryder
overbelastningsbeskyttelse
-beskyttelse
-kørsel og lang rejsebeskyttelse
-løftning rejse beskyttelse
-Overvarmning beskyttelse af motor

Del 3: Skitse og tekniske data


Kapacitet (t) span (m) totalvægt (G) maks. hjulbelastning (kN) min hjulbelastning (kN) H1 H2 H3 W B C1 C2
1 7.5 1,67 8.9 3.9 490 910 550 2000 2500 796 1274
8 1,72 9.1 4.0
8.5 1,77 9.2 4.1
9 1,81 9.4 4.3
9.5 1,86 9.5 4.4
10 1,91 9.7 4,5
10.5 1,96 9.8 4.6
11 1,95 9.8 4.6
11.5 2,00 10,0 4.7
12 2,05 10.1 4.8
12.5 2,09 10.2 4.9
13 2.14 10.4 5.0
13.5 2,19 10.5 5.2
14 2,24 10.6 5.3
14.5 2,43 11.1 5.8 955 595 2500 3000
15 2,48 11.3 5.9
15.5 2,53 11.4 6,0
16 2,58 11.5 6.1
16,5 2,63 11.7 6.3
17 2,66 11.7 6.3
17.5 2,85 12.2 6.8 530 970 650
18 2,90 12.4 6.9
18.5 2,96 12.5 7.1
19 3,01 12.7 7.2
19.5 3,02 12.7 7.2
20 3,20 13.1 7.7 580 700 3000 3500
20.5 3,26 13.3 7.8
21 3,32 13.4 8,0
21,5 3,37 13.6 8.1
22 3,43 13.7 8.2
22.5 3,49 13.9 8.4
23 4,07 15.3 9.8 660 990 800 3500 4000
23.5 4.13 15.5 10,0
24 4,20 15.7 10.2
24.5 4,26 15.8 10.3
25 4,32 16,0 10.5
25,5 4,39 16.2 10.6
26 5,35 18,6 13,0 745 1010 900 4000 4500
26,5 5,43 18.8 13.2
27 5,52 19,0 13.5
27,5 5,60 19.2 13.7
28 5,68 19.4 13.9
28,5 5,76 19.6 14.1
Kapacitet (t) span (m) totalvægt (G) maks. hjulbelastning (kN) min hjulbelastning (kN) H1 H2 H3 W B C1 C2
2 7.5 1,79 13.8 4.1 490 1080 550 2000 2500 871 1274
8 1,84 14,0 4.2
8.5 1,88 14.1 4.3
9 1,93 14.3 4.4
9.5 1,98 14.5 4,5
10 2,03 14.7 4.6
10.5 2,07 14.8 4.7
11 2,12 15,0 4.8
11.5 2,25 15.4 5.1 1125 595
12 2,30 15.5 5.3
12.5 2,35 15.7 5.4
13 2,40 15.8 5.5
13.5 2,45 16,0 5.6
14 2.50 16.1 5.8
14.5 2,62 16,5 6.1 580 1140 700 2500 3000
15 2,68 16.6 6.2
15.5 2,74 16.8 6.3
16 2,79 17,0 6.5
16,5 2,85 17.1 6.6
17 2,91 17.3 6.8
17.5 3,23 18.1 7.6 660 1160 800
18 3,30 18.3 7.7
18.5 3,36 18.5 7.9
19 3,42 18,6 8,0
19.5 3,49 18.8 8.2
20 4,09 20.3 9.7 785 1135 900 3000 3500
20.5 4,17 20.5 9.9
21 4,24 20,7 10.1
21,5 4,32 20,9 10.3
22 4,40 21.1 10.5
22.5 4,47 21.3 10.7
23 5,31 23.4 12.7 820 1200 1000 3500 4000
23.5 5,40 23,7 13,0
24 5,49 23,9 13.2
24.5 5,57 24,1 13.4
25 5,66 24.3 13.6
25,5 5,75 24,6 13.8
26 6,40 26.2 15.5 875 1250 1100 4000 4500
26,5 6,50 26,5 15.7
27 6,60 26.7 16,0
27,5 6,69 27,0 16.2
28 6,79 27.2 16,4
28,5 6,89 27,5 16.7
Kapacitet (t) span (m) totalvægt (G) maks. hjulbelastning (kN) min hjulbelastning (kN) H1 H2 H3 W B C1 C2
3 7.5 1,93 18.9 4.2 530 1255 650 2000 2500 818,5 1291
8 1,98 19.1 4.3
8.5 2,03 19.4 4.4
9 2,09 19.6 4,5
9.5 2.14 19,8 4.7
10 2,20 20,0 4.8
10.5 2,25 20.2 4.9
11 2,31 20,4 5.0
11.5 2,41 20,7 5.3 580 700
12 2,47 20,9 5.4
12.5 2,53 21.1 5.6
13 2,59 21.3 5.7
13.5 2,64 21,5 5.9
14 2,70 21,7 6,0
14.5 3,02 22.5 6.8 660 1275 800 2500 3000
15 3,08 22,7 6.9
15.5 3.14 22,9 7.1
16 3.21 23.1 7.2
16,5 3,27 23.2 7.4
17 3,34 23.4 7.6
17.5 3,84 24,7 8,8 745 1290 900
18 3,91 24.9 9,0
18.5 3,99 25.1 9.2
19 4,06 25.3 9.4
19.5 4.14 25,5 9.6
20 4,92 27,5 11.5 820 1315 1100 3000 3500
20.5 5,01 27,7 11.7
21 5,09 28,0 11.9
21,5 5,18 28.2 12.2
22 5,27 28,4 12.4
22.5 5,36 28,7 12.6
23 5,71 29,6 13.5 875 1360 3500 4000
23.5 5,80 29,8 13.7
24 5,89 30,0 13.9
24.5 5,99 30,3 14.2
25 6,08 30,5 14.4
25,5 6.17 30.8 14,6
26 7,97 35.3 19.1 925 1660 1200 4000 4500
26,5 8,09 35,6 19.4
27 8,22 35,9 19,7
27,5 8,34 36,2 20,0
28 8,46 36,6 20.3
28,5 8,59 36,9 20,7
Kapacitet (t) span (m) totalvægt (G) maks. hjulbelastning (kN) min hjulbelastning (kN) H1 H2 H3 W B C1 C2
5 7.5 2,20 28,7 4.6 580 1460 720 2000 2500 841,5 1310
8 2,27 29,0 4.7
8.5 2,33 29,3 4.9
9 2,40 29,7 5.0
9.5 2,46 30,0 5.2
10 2,53 30.2 5.3
10.5 2,59 30,5 5.5
11 2,66 30.8 5.6
11.5 2,91 31,5 6.3 660 800
12 2,98 31,8 6.4
12.5 3,05 32,0 6.6
13 3.12 32.3 6.8
13.5 3,20 32,5 6.9
14 3,27 32,8 7.1
14.5 3,52 33.5 7.7 745 1540 900 2500 3000
15 3,60 33,7 7.9
15.5 3,68 33,9 8.1
16 3,75 34,2 8.3
16,5 3,83 34.4 8.5
17 3,90 34,6 8.7
17.5 4,41 35,9 9.9 820 1500 1000
18 4,50 36,2 10.2
18.5 4,59 36,5 10.4
19 4,68 36,7 10.6
19.5 4,76 37,0 10.8
20 5,23 38.2 12,0 875 1545 1100 3000 3500
20.5 5,33 38,4 12.2
21 5,42 38,7 12.4
21,5 5,51 38,9 12.7
22 5,60 39.2 12.9
22.5 5,70 39,5 13.1
23 7,08 42,9 16.6 925 1595 1200 3500 4000
23.5 7,20 43.2 16,9
24 7,32 43.6 17.2
24.5 7,43 43,9 17,4
25 7,55 44.2 17,7
25,5 7,67 44,5 18,0
26 9,01 47,9 21.4 1015 1670 1300 4000 4500
26,5 9,16 48,3 21,7
27 9,30 48,6 22.1
27,5 9,44 49,0 22.5
28 9,58 49,4 22.8
28,5 9,72 49,7 23.2
Kapacitet (t) span (m) totalvægt (G) maks. hjulbelastning (kN) min hjulbelastning (kN) H1 H2 H3 W B C1 C2
10 7.5 3,26 51.3 6.1 720 1850 900 2000 2500 1293 1893
8 3,34 52,1 6.3
8.5 3,43 52,9 6.5
9 3,51 53,5 6.6
9.5 3,59 54,2 6.8
10 3,67 54,8 7,0
10.5 3,76 55,3 7.2
11 3,84 55,8 7.3
11.5 4,05 56.6 7.9 820 1850 1000
12 4.14 57,1 8.1
12.5 4,22 57.6 8.3
13 4,31 58,0 8.5
13.5 4,40 58,4 8.7
14 4,49 58.8 8.9
14.5 4,80 59.8 9.6 875 1900 1100 2500 3000
15 4,89 60,2 9.8
15.5 4,98 60,6 10.1
16 5.07 60,9 10.3
16,5 5,17 61,3 10.5
17 5,26 61,7 10.7
17.5 5,53 62,5 11.4 1940 1140
18 5,63 62,8 11.6
18.5 5,73 63.2 11.9
19 5,83 63,5 12.1
19.5 5,92 63,9 12.3
20 6,89 66,4 14.8 925 2000 1250 3000 3500
20.5 7,01 66,8 15,0
21 7,12 67,1 15.3
21,5 7,24 67,5 15.6
22 7,36 67,9 15.9
22.5 7,48 68.2 16.2
23 8,96 72 19.9 1100 1920 1350 3500 4000
23.5 9.11 72,5 20.3
24 9,26 72.9 20,6
24.5 9,41 73,3 21,0
25 9,56 73,8 21.4
25,5 9,71 74,2 21,7
26 13.09 82,7 30.2 1200 1450 4000 4700
26,5 13,29 83.3 30,7
27 13,48 83,8 31.2
27,5 13,67 84,3 31,6
28 13.86 84,8 32,1
28,5 14.05 85,4 32.6
Kapacitet (t) span (m) totalvægt (G) maks. hjulbelastning (kN) min hjulbelastning (kN) H1 H2 H3 W B C1 C2
16 7.5 3,64 77,2 7,0 820 2480 1000 2000 2500 1293 1893
8 3,74 78.3 7.2
8.5 3,84 79,4 7.4
9 3,94 80,4 7.6
9.5 4.04 81.3 7.9
10 4.14 82,1 8.1
10.5 4,24 82,9 8.3
11 4,34 83,6 8.5
11.5 4,55 84,6 9,0 875 2525 1100
12 4,66 85.2 9.3
12.5 4,76 85,9 9.5
13 4,87 86.5 9.8
13.5 4,97 87,1 10,0
14 5,08 87,6 10.3
14.5 5,93 90.0 12.4 975 1200 2500 3000
15 6,06 90,6 12.7
15.5 6.18 91,1 13,0
16 6,31 91,7 13.3
16,5 6,43 92.2 13.6
17 6,56 92,7 13.9
17.5 7,19 94,5 15.5 1075 1300
18 7,33 95.0 15.8
18.5 7,47 95,5 16.1
19 7,61 96,0 16,5
19.5 7,75 96,5 16.8
20 8,56 98,7 18.9 1130 2570 1400 3000 3500
20.5 8,72 99,2 19.2
21 8,87 99,7 19.6
21,5 9,03 100.2 20,0
22 9,18 100,8 20,4
22.5 9,34 101,3 20.8
23 12,41 109,0 28,4 1280 1550 3500 4000
23.5 12,61 109,6 28,9
24 12,81 110,2 29,4
24.5 13.02 110,9 30,0
25 13,22 111,5 30,5
25,5 13.43 112,0 31,0
26 14.34 114,4 33,2 1300 2600 1600 4000 4700
26,5 14.55 115,0 33.8
27 14,77 115,6 34.3
27,5 14,98 116,3 34,8
28 15.20 116,9 35.4
28,5 15.42 117,5 35,9
Kapacitet (t) span (m) totalvægt (G) maks. hjulbelastning (kN) min hjulbelastning (kN) H1 H2 H3 W B C1 C2
20 7.5 5,45 97,9 10.2 900 2450 1050 2000 2700 1394 1933
8 5.58 99,5 10.5
8.5 5,70 101,0 10.7
9 5,83 102,3 11,0
9.5 5,96 103.5 11.3
10 6,09 104,6 11.6
10.5 6.22 105,7 11.8
11 6,35 106,6 12.1
11.5 6,99 108,8 13.7 970 2480 1150
12 7,15 109,8 14,0
12.5 7,30 110,7 14.4
13 7,45 111,5 14.7
13.5 7,60 112,3 15.1
14 7,76 113,1 15.5
14.5 8,67 115,8 17,7 1050 2530 1280 2500 3200
15 8,85 116,6 18.1
15.5 9,02 117,3 18,6
16 9,20 118,1 19,0
16,5 9,37 118,8 19.4
17 9,55 119,5 19,8
17.5 10.50 122,2 22.2 1130 2560 1390
18 10,70 122,9 22,7
18.5 10,89 123,6 23.1
19 11,09 124,3 23,6
19.5 11.28 125,0 24,1
20 12,02 127,0 25.9 1200 2600 1500 3000 3700
20.5 12.23 127,7 26.4
21 12,44 128,4 26,9
21,5 12.64 129,1 27.4
22 12,85 129,8 27,9
22.5 12,96 130,5 28,5
23 13.88 132,7 30,5 1300 1600 3500 4200
23.5 14.10 133,4 31,0
24 14.31 134,0 31,6
24.5 14.52 134,78 32,1
25 14.74 135,4 32.6
25,5 14.96 135,6 33,1
